冷水機組制冷系統由4個基本部分即壓縮機、冷凝器、節流器、蒸發器組成。由銅管將四大件按一定順序連接成一個封閉系統，系統內充注一定量的制冷劑。

壓縮機吸入來自蒸發器的低溫低壓的氟里昂氣體，壓縮成高溫高壓的氟里昂氣體，然后流經熱力膨脹閥（毛細管），節流成低溫低壓的氟里昂起液兩相物體，然后低溫低壓的氟里昂液體在蒸發器中吸收來自室內空氣的熱量，如此壓縮-----冷凝----節流----蒸發反復循環。

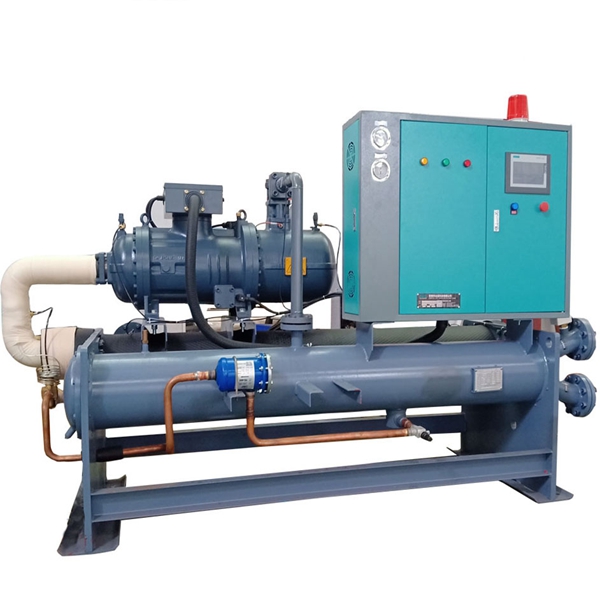

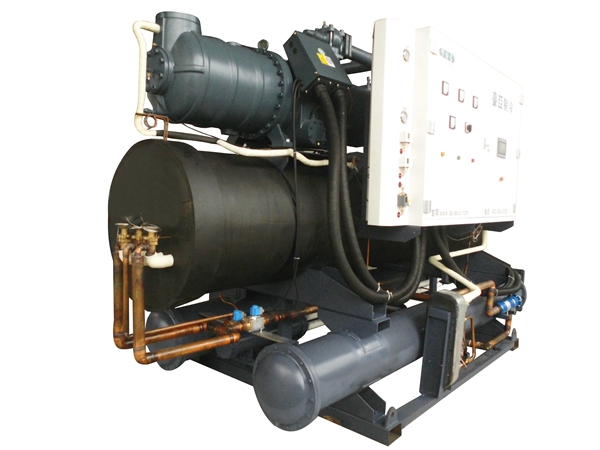

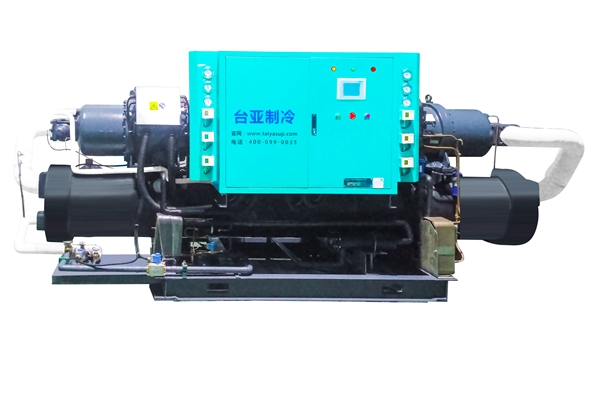

一、冷水機組：

這是中央空調的“制冷源”，“心藏”，通往各個房間循環水由冷水機組進行“內部交換”，降溫為“冷卻水”。

二、外部熱交換系統：

冷凍水循環系統：由冷凍泵及冷凍水管道組成。從冷水機組流出的冷凍水由冷凍泵加壓送入冷凍水管道，在個房間內進行熱交換，帶走房間內熱量，是房間內的溫度下降。

冷卻水循環系統：由冷卻泵及冷卻水管道及冷卻塔組成。冷水機組進行熱交換，是水溫冷卻的同時，必將釋放大量的熱量。該熱量被冷卻水吸收，是冷卻水溫度升高。冷卻泵將升了溫冷卻水壓入冷卻塔，使之在冷卻塔中與大氣進行熱交換，然后再降了溫的冷卻水，送回到冷水機組。

三、冷卻風機：

室內風機：安裝于所需要降溫的房間內，用于將由冷凍水冷卻了的空氣吹入房間，加速房間內的熱交換。

冷卻塔風機：降低冷卻塔溫度，加速散發“回水”帶回的能量，散發到大氣中。

四、冷水機組啟動與運行：

檢查每臺壓縮機的油位和油溫：油面在1/3～2/3；油溫在50℃～60℃，手摸加熱器須發燙。

檢查主電源電壓和電流：電源電壓在340V～440V范圍內；三相電壓不平衡值<2％(>2％絕對不能開機)；三相電流不平衡值<10％。

啟動冷凍水泵和冷卻水泵：兩個水系統的循環建立起來以后，調節蒸發器和冷凝器進出口閥門的開度。

檢查冷凍水供水溫度：設定值是否合適，不合適可改設。

啟動前檢查：檢查電氣接頭的緊固性（主回路、控制回路），至少要給油槽加熱24小時，使油槽溫度不能低于38度。

啟動前檢查：檢查機組各閥門狀態、水泵、壓力表、溫度計、過濾器等狀態。

啟動前檢查：檢查機組末端情況。檢查冷卻塔的情況。

啟動前檢查：先單獨開啟水系統的冷凍水泵和冷卻水泵，查看水系統運行是否正常，保證不夾帶氣體、保證水系統的進出水壓降在要求范圍內。
